概述

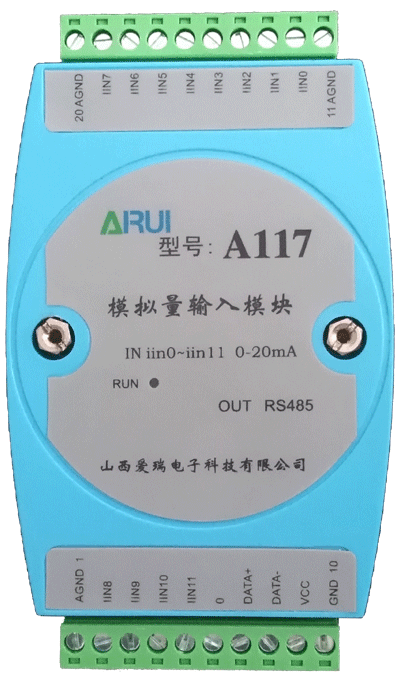

A117模擬量測量模塊可測量： 12路電流（0，4～20mA）。
1、輸入信號
輸入： 12路0～20mA電流1。輸入信號為直流或交流（頻率 25～75Hz）；
處理：16位A/D采樣；采樣速率: 3000次采樣/S。輸出真有效值；
過載能力：1.2倍量程可正確測量；過載 3倍量程輸入1s不損壞；
隔離：信號輸入與通訊接口輸出之間隔離，隔離電壓1000V DC。data+、data-、VCC、GND為輸出端，與GND端共地；12路信號輸入共地端為AGND端子；
電流通道：輸入阻抗 210Ω；
2、通訊輸出
接口：RS-485接口，二線制，±15KV ESD保護；或RS-232接口，±2KV ESD保護；
協議：MODBUS-RTU、ASCII碼、協議可自動識別；
速率：1200、2400、4800、9600、19200 Bps ,可軟件設定；
模塊地址：00～FFH可軟件設定。
3、測量精度：電流、電壓：0.2級 或更高。
4、模塊電源：+ 8～30V DC；功耗：典型電流消耗為15 mA。
5、工作環境：工作溫度：-20℃～+70℃； 存儲溫度：-40℃～+85℃；相對濕度：5%～95%不結露。
6、安裝方式：DIN導軌卡裝 體積：122mm * 70mm * 43mm。
|
