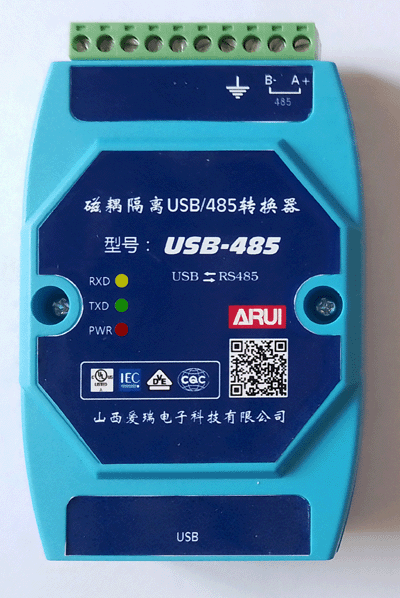

USB轉485功能
1、RS-485轉換器下最多可帶128節點（根據現場所帶的485設備及線路狀況而有差別），通過中繼器可帶更多節點。
2、RS-485總線應使用屏蔽雙絞線，屏蔽層接RS-485轉換器終端的GND端。
3、RS-485總線通信應接地線,因為RS-485通信要求通信雙方的地電位差小于1V，若高于1V則會引起通訊數據不可靠，若通信雙方的地電位差過高還會導致RS-485接口芯片的損壞；為安全起見，建議PC機的機殼要可靠接大地；轉換器的“地”與同一485總線上各終端設備的485口“地”通過485通信雙絞線的屏蔽層相連并一點接大地；轉換器USB、RS-485、電源三方全隔離（2500V）型的轉換器，轉換器的RS-485端無需接地線。
4、USB轉485轉換器的USB孔插在PC機的USB口上；另一端為可插拔式接線端子：DATA+端接RS-485總線的數據正DATA+（A）端，DATA-端接RS-485總線的數據負DATA-（B）端；GND端接通信網絡系統的地及電源地。
中繼功能
1、通訊接口：RS－485接口， 二線制，半雙工；
2、速率：0～ 38.4 KBps自適應；
3、隔離：電源、RS－485輸入（VCC、GND、D0+、D0－）與RS－485輸出（D1+、D1－）接口之間隔離；
4、電源：DC + 8～24V *功 耗：典型電流消耗 < 30 mA；
5、保護：電源反接保護；RS－485： ±15KV ESD保護、TVS二極管保護；
6、工作環境：工作溫度：－40℃～70℃;存儲溫度：－40℃～85℃;相對濕度：－5%～95%不結露；
安裝方式：DIN導軌卡裝 體積：122mm *70mm * 43mm |
