通風機性能在線監測系統選型指南 |
 |
1) ARJC型-1型
監測參數范圍：
風量、靜壓、全壓、效率、軸承溫度、定子溫度，電流、電壓、功率，（無功功率、功率因數）
軟件功能：
軸承、定子超溫報警
過電流報警、停機報警
歷史數據查詢打印，報表打印
歷史趨勢曲線打印
配置：
EDA系列工業現場采集模塊，高精度壓力變送器，Visual Basic編程。
系統構造：
|
|
2) ARJC-2型
ARJC-2型系統為在Ⅰ型基礎上安裝了ZT系列高精度一體化變送器，增加了風機的振動烈度監測功能，可實時監測通風機的每級風機工作中的水平與垂直振動烈度值，完善了對風機運行狀態評估的參數依據。

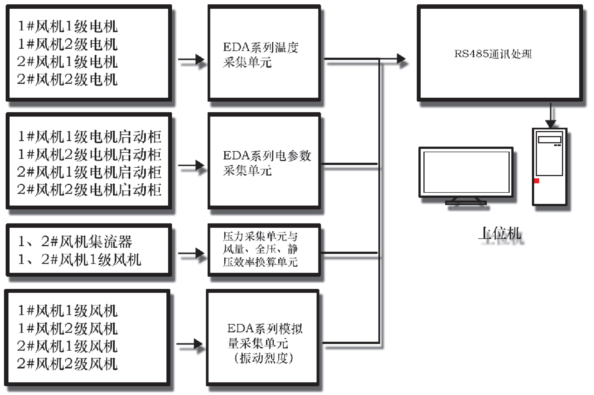

系統構造:
 |
|
3) ARJC-3型
ARJC-3型系統為在1、2型基礎上增加了與全礦井自動化系統的聯網功能，本系統支持MODBUS_RTU、MODBUS_TCP、FTP及WEB網頁發布等通訊協議，可方便地與礦井自動化系統提供數據，以滿足二次開發的需求；同時，本系統也可將數據顯示于礦調度室內任意一臺網絡中的計算機上。
系統中FTP通訊文本格式可自由定制，靈活開發。

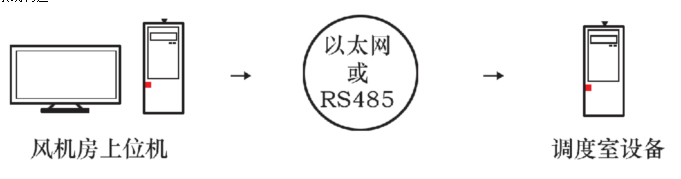

系統要求風機房值班室的上位機與礦井自動化在同一局域網內或通RS485線路與調度室相應設備接通。
系統構造：
 |
|
4) ARJC-4型
為方便現場集中控制與遠程控制以及通風機的全自動控制需求，4型系統在3型基礎上增加了PLC集中控制功能。系統采用西門子S7_200系列PLC，對配電系統的狀態信號采集與控制，完成了對主通風機的可編程集中控制與遠程聯網控制功能。
系統配置：
EDA系列電參數采集模塊
EDA系列溫度及模擬量采集模塊
西門子S7_200Samrt與觸摸屏控制系統
高精度壓力變送器
ZT系列高精度一體化振動變送器

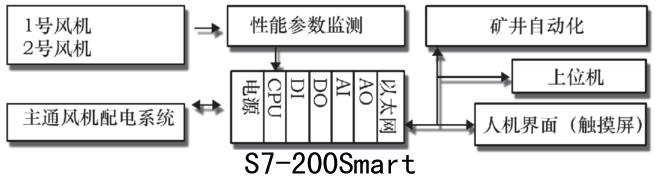

系統構造：
 |
|
5) ARJC-5型
ARJC_5型系統采用了高性能西門子S7_1200PLC系統，對主通風機房的通風機及相應的電機變頻裝置、電動風門等實施自動控制及運行參數自動檢測、動態顯示，可實現主備用通風機間自動切換及反風運行，并將數據傳送到地面生產調度中心，進行實時監測、控制、報警及顯示。
系統配置：
EDA系列電參數采集模塊
西門子S7_1200PLC
高精度系列壓力變送器
ZT系列高精度一體化振動變送器
|
