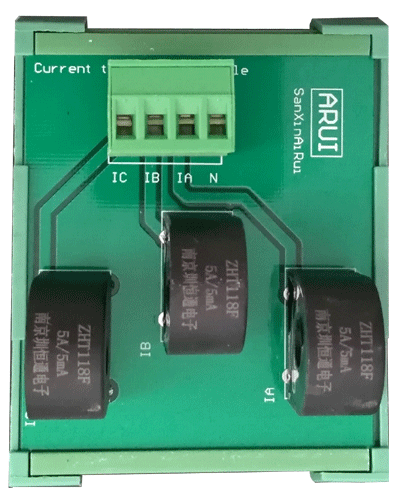

【該產品需配合本公司生產的5A/5mA×3的電流互感器模組使用】

概述

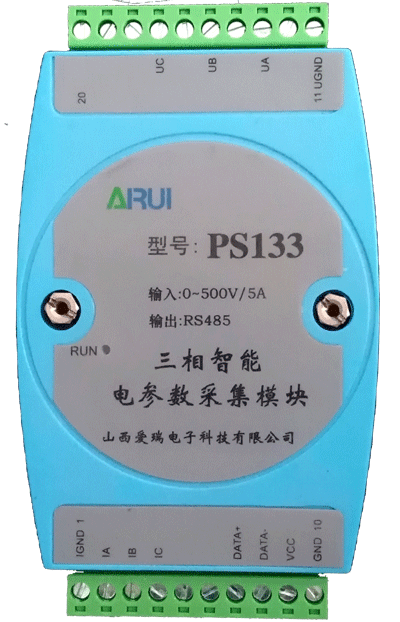

“PS133三相智能電參數測量模塊”是一款性能優異，價格低廉的智能型電參數測量與采集模塊，適用于工頻三相三線制或三相四線制電路中的電壓、電流、有功功率的真有效值和功率因數、無功功率、電度數的測量，輸出數字信號，兼容RS485、RS232或TTL電平接口，采用電磁隔離和光電隔離技術，電壓輸入、電流輸入及輸出三方完全隔離；MODBUS協議，兼容NuDAM、ADAM模塊，可與西門子、AB、GE、臺達、永宏等多家PLC通訊，使你輕松構建自己的測控設備與系統。該產品經濟適用，在電力、油田、水資源監測、監控裝置與系統中有廣泛應用。

●輸入信號
三相交流電壓、電流。輸入頻率：45～75Hz。
電壓量程：50V、100V、250V、500V可選。
電流量程：5A
信號處理：16位A/D轉換，6通道，每通道均以4KHz速率同步交流采樣，真有效值測量。
過載能力：1.4倍量程輸入可正確測量；瞬間(<10周波)電流5倍，電壓3倍量程不損壞。
●通訊輸出
輸出數據：三相相電壓Ua、Ub、Uc；三相電流Ia、Ib、Ic；有功功率P、無功功率Q、功率因數PF、各相有功功率Pa、Pb、Pc；正反向有功電度等電參數。
輸出接口：RS-485 二線制 ±15KV ESD保護。
通訊速率（Bps）：1200、2400、4800、9600、19.2K。
通訊協議： ASCII碼格式協議、MODBUS-RTU協議，自動識別使用。
●測量精度
電流、電壓：0.2級；其它電量：0.5級。
●參數設定
模塊地址可通過通訊接口設定；有功電量底數可通過通訊接口清零。
●模塊供電電源
DC+8～30V；功耗：<0.5W
消耗電流小于70mA，最高輸入電壓不得超過+32V。
●隔離電壓
輸入-輸出：1000VDC。電流輸入、電壓輸入、AC電源輸入、通訊接口輸出之間均相互隔離。
●模塊尺寸與安裝
外型尺寸：122mm *69mm * 73mm；安裝方式：DIN導軌卡裝。
●工作環境
工作溫度：-20℃～+70℃ 存儲溫度：-40℃～+85℃ 相對濕度：5%～95%不結露。

ps133三相智能電參數采集模塊使用說明書
